Svítidlo S020 LED

Tato svítidla jsou vhodná především k rovnoměrnému osvětlení větších ploch. Svítidla S020 LED navazují na osvědčená svítidla řady S020, ale jsou osazena vysoce účinnými LED trubicemi. Jejich spotřeba poklesla na 1/3 při stejném světelném toku, doba života se prodloužila na 50 000 hodin a cena zůstává stejná. Svítidla řady S020 LED jsou tvořena extrudovaným hliníkovým profilem s plastovými čely, v němž jsou umístěny dvě LED trubice T5. Nosný profil je utěsněn polyuretanovým těsněním, které odolává všem známým mazacím a řezným kapalinám. Čelní strana svítidla je zakryta 4 mm silným kaleným sklem s mimořádnou odolností proti rozbití. Obě postranní čela svítidla jsou vybavena závity pro vývodku M20x1,5, takže je možné zvolit osazení vývodky vlevo (L), vpravo (R) nebo pro průchozí napájení (LR) - viz doporučení pro montáž. Připojovací svorkovnice je skryta pod vývodkou.

PŘIPOJENÍ SVÍTIDLA:

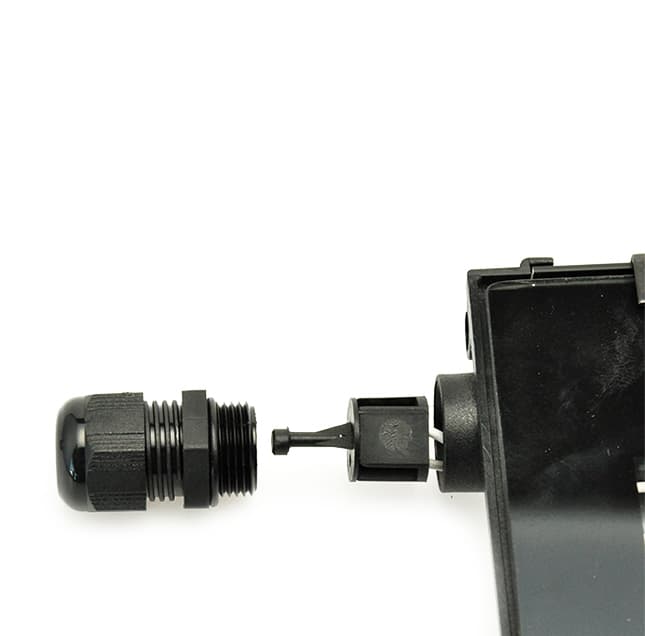

Jedno čelo svítidla (nebo obě čela v případě průchozího napájení) je osazeno vývodkou M20x1,5. Připojovací svorkovnice je přístupná po odšroubování vývodky, utěsněné „O“ kroužkem. Díky tomu je připojení svítidla k napájení velmi rychlé a jednoduché a nevyžaduje demontáž těsnících prvků svítidla.

MONTÁŽ SVÍTIDLA:

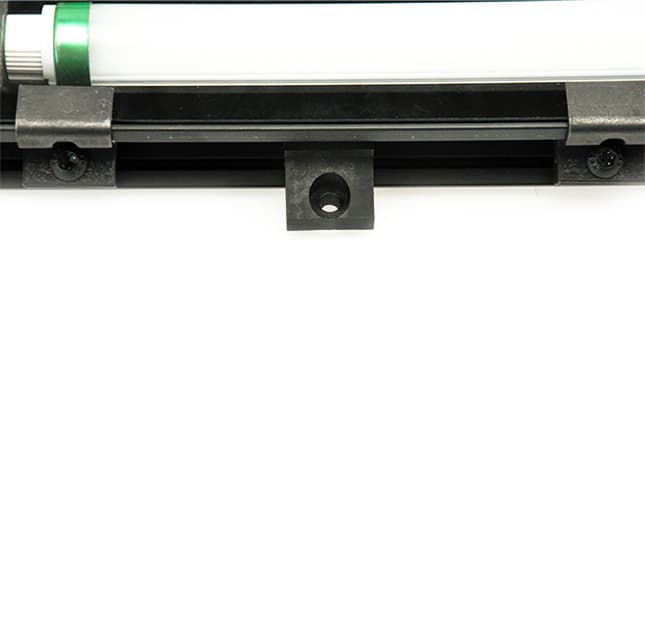

Svítidlo je přichyceno standardně ke stroji plastovými příchytkami, vloženými do zářezu na spodní části svítidla. Příchytky mají otvor o průměru 5,1 mm a po namontování na svítidlo je rozteč těchto otvorů 142,5 mm. Ve standardním provedení jsou jako součást dodávky přiloženy 4 kusy těchto příchytek. Na přání může být svítidlo vybaveno dvěma kloubovými úchyty s možností natočení v rozsahu +10 –60 stupňů.

DOPORUČENÍ PRO MONTÁŽ:

1) Svítidlo namontujte tak, aby vývodka s kabelem byla umístěna na nejnižším bodě.

2) Prostup přívodního kabelu skrz panel, na kterém je namontováno svítidlo, by měl být níže než vývodka svítidla.

3) Pokud použijete kabel s kovovým opletem, ukončete oplet před vývodkou, přes konec opletu aplikujte smršťovací bužírku a do vývodky zaveďte jen střed kabelu se smršťovací bužírkou. Kovovým opletem by i přes velmi dobře utaženou vývodku vzlínala voda do svítidla.
